詳細說明
v錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。此款具有穩定性良、準確性高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有顆粒流體、低壓流體、高含濕氣體及各種臟污流體。
原理
v錐型流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型 錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
v錐流量計特點：
傳統差壓儀表的特性基于理想的流動狀態；而實際上這種狀況在真實應用中根本不存在。任何管道布置上的變化，如彎頭、閥門、縮徑、擴徑、泵、三通接頭等都會破壞充分發展流。一般流量儀表很難在擾動流動中取得正確測量值，V型錐流量計克服了這些缺點。在極惡劣的安裝條件下，如上游有兩個不在同一平面上的彎頭，而且很靠近錐體，V型錐體也能使速度分布變得平坦和對稱，從而確保了測量精度。 由于V錐流量計的節流緣是鈍角，流動時形成邊界層，使流體離開了節流緣。邊界層效應使骯臟流體不能磨損節流緣，其值長期不變。因此無需重復標定，具有長期的穩定性。顯著改善了傳統差壓流量計的使用局限，提高了精確度和重復性，安裝時幾乎無直管段要求，自清洗功能，適用于容易結垢的臟污介質，氣液兩項測量。是一種接近理想狀態的節流裝置。
適用范圍
1、公稱直徑：15mm≤DN≤1800mm
2、公稱壓力：PN≤40MPa
3、雷諾數范圍：5×10 3≤ReD≤10 7
4、精度等級：0.5級，1級
5、直管段長度：前1～3D，后0～1D
6、適用介質：氣體、液體、蒸汽等各種介質
7、孔徑比：β＝0.3～0.75
8、zui高溫度：540℃
9、重復精度：±0.1%
10、量程比：15：1
V錐流量計安裝方法

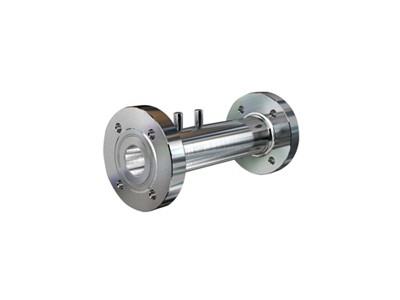

1：管道法蘭安裝的方法為： 流量計的兩端各有一個法蘭，與管道上的法蘭進行連接，是通常工業比較常用的連接方式，特別適用于各個管道口徑的連接，此種安裝方式可與差壓變送器進行分體安裝，通常使用于測量蒸汽的流量和高溫介質的流量。
2：法蘭夾裝式安裝方法為： 流量計兩端各配有法蘭，當連接的管道無法蘭連接時，可選用焊接的方式進行連接，再把 流量計安裝在法蘭之間。
3：管道焊接式安裝方法為： 流量計與安裝管道沒有法蘭連接的情況下，采用直接焊接的方式，直接把流量計與管道焊接在一起，此種方法安裝成本較低，減少了4片法蘭的成本，適用于大口徑流量計的安裝場所，屬于一次性安裝方式。
