詳細說明

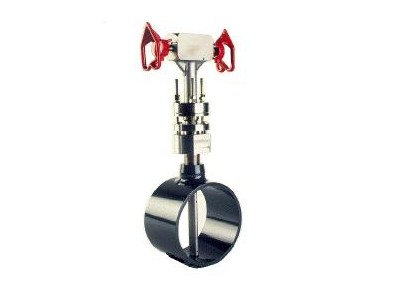

威力巴流量計概述
威力巴 采用空氣動力學原理的工程結構設計和制造的流量計，具有測量精度高，可靠性，穩定性好，壓力損失小等優點。可測量氣體，液體，蒸汽和腐蝕性介質等多種流體可廣泛應用于石油、化工、天然氣、鋼鐵、電力、化纖、給排水等行業的流量測量。
威力巴流量計測量原理
威力巴探頭是 流量計的傳感部分,它將管道中某點的流體流速轉變成一個對應的差壓信號。其采用新一代的設計結構,獨有的測頭形式具有測量壓力損失小、污物不易堆積的性能;新螺紋桿裝置可以對測管的插入位置進行精確調整， 保證測量精度;密封室與球閥裝置使得測管可以不斷氣安裝檢修。
是根據動壓轉變靜壓原理工作的。測頭迎流面的測孔測出流體的總壓，測頭后流面的測孔測出流體的靜壓。根據伯努力方程可以得到測頭處流速與差壓以下關系:
V:測頭處流速，m/s
△P:威力巴 測出的差壓，Pa
ρ:被測介質密度，kg/m3
Kv:威力巴 系數
威力巴 的差壓，根據以下公式計算出流量:
Q=αβγAV×3600
Q:流體流量，m3/h
α:流速分布系數
威力巴流量計測量系統性能
在均速流量探頭中探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號是否穩定和準確對均速探頭的精度和性能起決定性的作用。
威力巴探頭之所以能精確的檢測到由流體的平均速度，是因為在威力巴探頭高低壓區有按對數線性法排列的多對取壓孔，通過多對取壓孔可以精確的檢測到平均流速產生的平均差壓。
威力巴流量計主要技術參數
★測量精度:±1％
★重復精度:±0.1％
★適用壓力:0-40Mpa
★適用溫度:-20℃～550℃
★測量上限:取決于探頭強度
★測量下限:取決于測量zui小差壓要求
★量程比:大于10∶1
★適用管徑:38mm-9,000mm圓管、方管
★適用介質:滿管、單向流動的、單相的氣體、蒸 汽和粘度不大于10(mPa·S)的液體。
★安裝簡便、節省能耗:
⑴.只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。
⑵.應用專用工具，可以實現帶壓在線安裝,全部安裝不超過1小時。
⑶.全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。
★防堵性好、維修量小使用壽命長:
⑴.它不受磨損、污垢和油污的影響。
⑵.結構上沒有可移動部件。
⑶.設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。zui重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
2．當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。連續工作的威力巴從根本上杜絕了堵塞的可能，但是在以下情況下,威力巴仍要注意防堵:
1．當引壓管泄漏,探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。
3．系統頻繁開停機,在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。
4．介質中含有大量的焦油、藻類生物,或者含有纖維狀的物質,也有可能造成探頭的堵塞。
產品特點
★威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，威力巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號。
★獨特的探頭設計、測量精度高:
截面形狀的探頭能產生精確的壓力分布，固定的流體分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。
南京金諾儀表有限公司是一家主要以流量產品為主的生產型經濟實體。公司經過多年的努力，以“為客戶創造價值”，“誠信贏得市場”為理念，多次被評為“用戶放心單位”、“江蘇省著名商標企業”等榮譽稱號。我公司的流量產品主要有：標準孔板系列、標準噴嘴系列、文丘里管系列、V形錐流量傳感器、楔形流量傳感器、彎管流量傳感器、阿牛巴流量傳感器等流量儀表。歡迎海內外的新老客戶前來咨詢、考察、選購。公司：www.njjnyb88。。ｃｏｍ :
